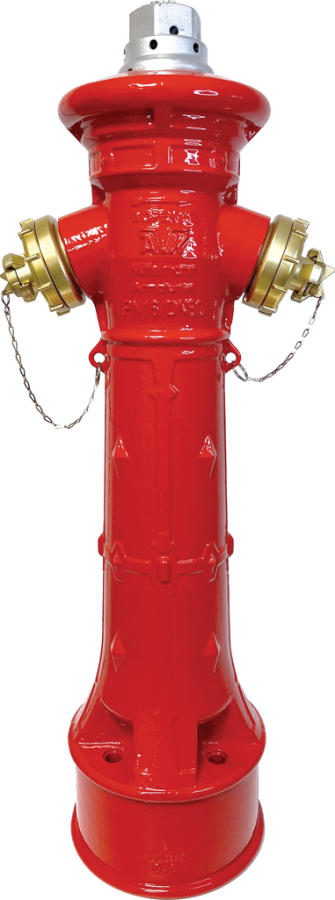

AVK VIRSZEMES UGUNSDZĒSĪBAS HIDRANTS, PN16
Modelis P7 "Nostalgia", C tips ar papildus lodes blīvslēgu, 2 x B, DN80
Sazinieties ar
Jurģis Trams
Produktu un attīstības vadītājs Baltijas valstīs
Virszemes hidrants modelis P7 "Nostalgia" (Tips C) ar papildus blīvslēgu un 2XB pievienojumi dzeramam ūdenim un neitrāliem šķidrumiem maksimālā temp. 60° C
AVK hidranti ir pieejami dažādos variantos un izpildījumos. Augstu slodzi izturīgi materiāli ar papildus aizsardzību pret koroziju, noslēdzošā vārsta pārklājums ar PUR, kas ir īpaši izturīgs pret abrazīviem piemaisījumiem un lielu plūsmu kapacitāte, nodrošina produktu kvalitatīvu darbību un ilgmūžību. Atloki, kas savieno augšējo un apakšējo hidranta daļu ir aprīkoti ar speciālām nerūsējošā tērauda buksēm, kas pasargā hidrantu no bojājumiem pēc trieciena. Šīs bukses ir vienīgā nomaināmā daļa pēc negadījuma.
| Variants 84/45-003 | |
|---|---|
| Savienojums | Atloks |
| Materiāls | Kļamais ķets |
| DN diapazons | DN80 - DN80 |
| PN klasifikācija | PN16 |
Īpašības
- Storz pievienojuma versija 2 x B
- Vārsta sēža noturīga pret cinka koroziju
- Automātiskā drenāža ar aizsardzību pret grunts izskalošanu, darbināma ar galveno noslēgvārstu
- Iestrādāts gaisa vārsts no misiņa
- Noslēdzošais vārsts ir pārklāts ar PUR (poliuretāns), kas ir īpaši noturīgs pret abrazīviem ūdens piemaisījumiem ( piem. smilts un sīki akmentiņi)
- Nerūsējošā tērauda bukses – pasargā hidrantu no bojājumiem pēc trieciena
- Kv rādītāji, DN80: 1 x 65 izeja: 143 m3/h, 2 x 65 izejas: 156 m3/h
- Drenāža: pieļaujamais ūdens atlikums hidrantā: 17ml
- Drenāžas laiks: 112 sec
- Darbības spēku noturība: MOT = 125 Nm, MST = 250 Nm
- Hidranta pārklājums no ārpuses atbilst DIN 3476 1.daļai un EN 14901 , DEV iekšējaispārklājums un augšējā daļa papildus pārklāta ar UV staru noturīgu pārklājumu, poliestera pārklājumu. Iespēja: augšējo un apakšējo sarkanu vai zilu pārklājumu DIN 51178
- Augšējā stāvcaurule no nerūsējošā tērauda
- Darbvārpstas novietojums hidranta pazemes daļā ļauj hidrantam palikt noslēgtam pēc satiksmes negadījumā saņemtā trieciena
- Pieļaujama augšējā korpusa un hidranta galvas 360° rotācija
Lejuplādes
Datu tabula
| AVK ref. nr. | DN mm |
Caurules ieguldes dziļums mm |
H3 mm |
H8 mm |
H9 mm |
Teorētiskais svars/ kg |
Piezīmes |
|---|---|---|---|---|---|---|---|
| 84-080-45-211011 | 80 | 1000 | 1865 | 770 | 220 | 66 | |
| 84-080-45-211062 | 80 | 1000 | 1865 | 770 | 220 | 66 | Hidranta korpusam sarkans ārējais pārklājums |
| 84-080-45-311011 | 80 | 1250 | 2115 | 1020 | 220 | 71 | |
| 84-080-45-311062 | 80 | 1250 | 2115 | 1020 | 220 | 71 | Hidranta korpusam sarkans ārējais pārklājums |
| 84-080-45-411011 | 80 | 1500 | 2365 | 1270 | 220 | 76 | |
| 84-080-45-411062 | 80 | 1500 | 2365 | 1270 | 220 | 76 | Hidranta korpusam sarkans ārējais pārklājums |
Komponenti
| 1. | Lodes kambaris | Kaļamais ķets GJS-400-15 (GGG-40) |
| 2. | Lode | PP |
| 3. | Blīvgredzens | Kaļamais ķets, EPDM iekapsulēts |
| 4. | Bloķēšanas segments | HDPE |
| 5. | Paplāksne | Nerūsējošais tērauds A2 |
| 6. | Skrūve | Nerūsējošais tērauds A2 |
| 7. | Sēža | Misiņš |
| 8. | Darbības caurule | Nerūsējošais tērauds 1.4021, GJS (GGG) |
| 9. | Kāta uzgrieznis | Misiņš |
| 10. | Hidranta korpuss, apakša | Kaļamais ķets GJS-400-15 (GGG-40) |
| 11. | Paplāksne | POM |
| 12. | Apakšējais stienis | Nerūsējošais tērauds 1.4021 |
| 13. | Kāta vadula | Kaļamais ķets GJS-400-15 (GGG-40) |
| 14. | Spirālveida veltnis | Nerūsējošais atsperu tērauds 1.4310 |
| 15. | Gredzens | Kaļamais ķets GJS-400-15 (GGG-40) |
| 16. | Bultskrūve, uzmava | Nerūsējošais tērauds A2 |
| 17. | Skavas puse | Kaļamais ķets GJS-400-15 (GGG-40) |
| 18. | Blīvgredzens | EPDM gumija |
| 19. | Bukse | Titāns |
| 20. | Sprostgredzens | Kaļamais ķets GJS-400-15 (GGG-40) |
| 21. | Caurules augša | Nerūsējošais tērauds 1.4021, GJL (GG) |
| 22. | Hidranta korpuss, augša | Kaļamais ķets GJS-400-15 (GGG-40) |
| 23. | Blīvgredzens | EPDM gumija |
| 24. | Noslēgvāciņš B | Alumīnijs |
| 25. | Savienojums B | Alumīnijs |
| 26. | Blīvgredzens | EPDM gumija |
| 27. | Gultņa bukse | Misiņš |
| 28. | Pretgružu blīvslēgs | NBR gumija |
| 29. | Paplāksne | Poliamīds |
| 30. | Sešstūra galva | Alumīnijs |
| 31. | Spirālveida veltnis | Nerūsējošais atsperu tērauds 1.4310 |
| 32. | Drenāžas caurule | PA, POM |
| 33. | Gaisa vārsts | Misiņš |
Sertifikāti
- Hidrauliskā pārbaude pēc EN 1074-1 un 2 / EN 12266
Standarti
- Konstruēts saskaņā ar EN 1074-6:2008, Konstruēts saskaņā ar EN 14384:2005
- Standarta pieslēguma atloks pēc EN1092-2 (ISO 7005-2), PN16
